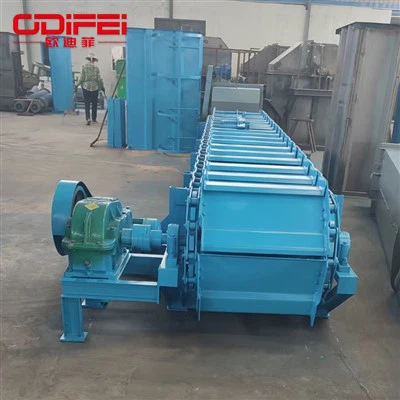

Alimentateur à tablier convoyeur



Le convoyeur à tablier (convoyeur carré) est un dispositif de transport qui utilise une chaîne fermée et circulante comme élément de traction, et utilise des plaques plates, des plaques ondulées, des auges ou des boîtes et d'autres composants assemblés bout à bout ou à recouvrement. L'élément de traction et l'élément de roulement forment un dispositif combiné de cadènes ; la chaîne de traction peut être reliée à l'élément de roulement par l'intermédiaire d'une fixation de chaîne, ou peut être directement reliée à l'élément de roulement. L'élément porteur-se porte lui-même et est soutenu par des rouleaux ou des rouleaux fixés sur le châssis.







1. Large gamme d'applications. À l'exception des matériaux visqueux, les matériaux solides en vrac et les articles finis peuvent être transportés.

2. Grande capacité de transport. En particulier, la capacité de transport du convoyeur à plaques graduées peut atteindre 1 000 t/h.

3. L'élément de traction a une résistance élevée et peut être transporté sur une longue distance. La longueur de transport du convoyeur à échelle domestique a atteint 200 m ; la longueur maximale de transport à l'étranger est supérieure à 1000 m.

4. Disposition flexible des lignes de transmission. Par rapport aux convoyeurs à bande, les convoyeurs à balance peuvent transporter des matériaux avec une plus grande résolution et un rayon de courbure plus petit, ce qui leur confère une plus grande flexibilité. L'angle d'inclinaison peut atteindre 30 à 35 degrés et le rayon de courbure est généralement de 5 à 8 m.

5. Pendant le processus de transport, diverses opérations technologiques telles que la classification, le nettoyage, le séchage, le refroidissement ou l'assemblage peuvent être effectuées en même temps.

6. Les chaînes et accessoires utilisés sont produits par des usines professionnelles et la qualité est garantie. Non seulement le fonctionnement est stable et fiable, mais une certaine durée de vie peut également être garantie.





Type de convoyeur	Largeur mm	Vitesse de transport m/s	hauteur du panneau latéral mm	Pas de chaîne de convoyeur mm	Volume de livraison m³/h
Convoyeur à lattes léger	400	0.05--1.60	160-250	200	450
	500		160-315		700
	630		200-400		1150
	800		250-500	250	1850
Convoyeur à lattes de taille moyenne-	800	0.05-1.0	160-400	250	900
	1000		200-500		1400
	1200		250-500	315	1750







L'alimentateur à tablier de convoyeur est composé d'un dispositif de roue de tête, d'un dispositif de chaîne à plaque graduée, d'un dispositif de tension de roue de queue, d'un dispositif de protection du matériau de guidage, d'un cadre et d'un dispositif d'entraînement.

1. Dispositif de conduite :étant donné que la vitesse du convoyeur à plateau à tablier n'est généralement pas supérieure à 0,5 m/s, le dispositif d'entraînement du convoyeur à plateau à tablier adopte principalement la structure de transmission telle qu'un moteur et un réducteur, de sorte qu'il peut être directement connecté à l'arbre de roue de tête via l'accouplement à curseur transversal, ce qui simplifie la structure du dispositif de roue de tête, le rend facile à fabriquer, à installer et à régler, et a un faible coût. Il s'agit d'un dispositif de conduite unique avec une seule vitesse.

2. Dispositif tendeur de roue de queue :le dispositif adopte un dispositif de tension à vis, composé d'un arbre de roue arrière, de deux pignons arrière, d'une paire de vis de tension et d'autres accessoires. Le pignon de tension (y compris le moyeu) est supporté sur l'arbre du pignon par l'intermédiaire de doubles roulements, ce qui peut réduire le coefficient de résistance lorsque la chaîne de traction contourne le pignon ; Dans le même temps, lorsque les chaînes ne sont pas synchronisées en raison des erreurs cumulatives inégales du pas de plusieurs chaînes de traction, les positions des dents de pignon et des joints de chaîne de traction peuvent être automatiquement ajustées pour garantir l'engagement correct des dents de pignon et des chaînes de traction, de manière à éviter une tension inégale ou même inégale de plusieurs matériaux de traction, améliorant ainsi les performances globales de la chaîne de traction.

3. Dispositif de chaîne de plaque d'échelle :la chaîne utilisée par BL Conveyor Apron Feeder est une chaîne de pièces et une chaîne d'emboutissage avec des rouleaux installés à l'extrémité de l'arbre. Les rouleaux sont installés à l'extérieur de la cadène extérieure. Les rouleaux supportent uniquement la charge sur la plaque de base. Sa taille structurelle est relativement petite, donc le coefficient de résistance est faible, réduisant ainsi le dispositif d'entraînement et la charge de traction. Après traitement thermique de trempe et de revenu, la chaîne a une grande capacité portante et une forte résistance à la traction ; Le manchon de joint de plaque de chaîne est en acier allié, cémenté, trempé et rectifié, avec une résistance élevée à l'usure ; Trémie de plaques de calamine : la trémie de plaques de calamine est le composant porteur du chargeur à tablier de convoyeur. Il est formé par emboutissage avec une matrice avec une tôle d'acier épaisse. Il a une grande précision de forme et de taille et une petite erreur cumulative. La plaque graduée ne coulera pas.

4. Support :le rack adopte une production standardisée, qui non seulement standardise le processus de production, mais évite également les erreurs causées par des erreurs manuelles, améliore l'excellent taux de produits, réduit les coûts et améliore les avantages économiques.





Poudre de charbon, charbon concassé, suie, noir de carbone, bicarbonate d'ammonium, poudre de pyrite, chlorure d'ammonium, poudre de concentré de cuivre, poudre d'alumine, poudre de gypse, poudre de calcaire, poudre de soude, urée, charbon actif, oxyde de sodium, silicium Acide de calcium, poudre d'amiante, résine synthétique, poudre de caoutchouc, carbure de calcium, poterie dix, engrais synthétique, pesticide en poudre, sulfate de calcium, thiamine, carbonate de sodium, médicament en poudre, blé, soja, riz, sucre, amidon, charbon de bois broyé, copeaux de bois, sciure de bois, détergent synthétique à l'alcool polyvinylique, engrais phosphaté aux cendres volantes, etc.





Haute température, toxiques, inflammables et explosifs, hautement abrasifs, hautement corrosifs, hautement adhésifs, hautement suspensifs, très fluides, durs et cassants. Matériaux qui ne veulent pas être brisés.







1. Le convoyeur à lattes prend en compte ses propres conditions de production. Les applications des convoyeurs à lattes dans différentes industries sont différentes. Pour les grandes industries électromécaniques telles que l'automobile et l'électroménager, des alimentateurs à tablier de convoyeur à usage intensif doivent être sélectionnés, et les industries telles que l'alimentation et l'électronique doivent choisir des convoyeurs à chaîne légère.

2. Le convoyeur à lattes détermine les besoins en matériaux de transport. La cadène du Conveyor Apron Feeder est en polypropylène, polyéthylène, acétal, nylon, acier inoxydable, etc. le cadre du convoyeur à tablier est composé d'acier inoxydable, d'un alliage d'aluminium à haute résistance -, de tôles d'acier au carbone pliées, d'un canal en acier au carbone, etc., selon Choisissez le matériau de feuille approprié pour les caractéristiques du matériau que vous transportez.

3. Le convoyeur à lattes détermine le sens de transport. Selon les différentes directions de transport, le convoyeur à tablier est divisé en ligne de convoyeur à plaques de phosphore linéaire, convoyeur à plaques de phosphore grimpant, convoyeur à plaques à chaîne tournante, convoyeur à plaques de phosphore vertical, convoyeur à plaques de phosphore incurvé, convoyeur à plaques de phosphore à accumulation, etc. . . Sélectionnez la direction de transport en fonction des caractéristiques spatiales du site.

4. Déterminez les paramètres de base du convoyeur à lattes. La largeur, la hauteur, l'espacement, la longueur, la vitesse de transport et la capacité de charge du convoyeur peuvent être définis en fonction des besoins du producteur.



Types de convoyeurs à tablier :

Convoyeur à tablier lourd :adapté au transport sur de courtes distances de matériaux en blocs dont la taille des particules d'alimentation est inférieure à 1 000 mm.

Convoyeur à tablier moyen :convient au transport sur courte distance de matériaux en blocs dont la taille des particules d'alimentation est inférieure à 400 mm, au transport de matériaux avec une densité en vrac inférieure à 2 400 kg/m³, un poids de bloc inférieur à 500 kg et une température inférieure à 400 degrés.

Convoyeur à tablier léger :convient au transport sur courte distance de matériaux en blocs dont la taille des particules d'alimentation est inférieure à 160 mm, au transport de matériaux avec une densité en vrac inférieure à 1 200 kg/m³, un poids de bloc inférieur à 140 kg et une température inférieure à 350 degrés.









(1) Largeur commune du convoyeur à échelle : b=650 mm, 800 mm, 1 000 mm, 1 200 mm, 1 500 mm, 2 000 mm ; Parmi eux, b=800mm, 1000 mm et 1500 mm sont largement utilisés ;

(2) Poids d'un seul objet transporté : généralement 75 kg, * jusqu'à 120-150 kg ;

(3) Longueur du convoyeur : généralement 60-120 m, * jusqu'à 200 m ;

(4) Série Conveyor Express : v=0.8, 0,96, 1,2, 1,5, 1,8, 2,4, 3,0 m/min ;

(5) Hauteur de levage du convoyeur : h=2.2-4.5m, * jusqu'à 10 m ;

(6) Pour divers matériaux, l'angle d'inclinaison autorisé du convoyeur est de 25 degrés ;

(7) Lorsque le convoyeur est installé sur le sol de l'atelier ou sur un terrain découvert, la hauteur libre entre la corde supérieure de la plaque d'échelle latérale de retour et le sol ne doit pas être inférieure à 200 mm ; Lorsqu'il est installé dans la fosse, la hauteur libre ne doit pas être inférieure à 300 mm. Dans certaines circonstances et limitées par certaines conditions extérieures, la hauteur libre peut être déterminée selon les besoins.





1. Avant la mise en service, vérifiez soigneusement si toutes les fixations sont fermes et si le dispositif de réglage entre les cadènes doit être flexible et fiable.

2. Faites tourner manuellement le moteur pendant plusieurs semaines, qui devrait pouvoir tourner librement.

3. Lors du démarrage du convoyeur à tablier, vérifiez si chaque rouleau peut tourner, et ce n'est que lorsque la vibration est dans la plage autorisée et qu'il n'y a pas de bruit anormal qu'il peut fonctionner.

4. Après un fonctionnement à vide-de charge pendant 30 minutes, la température de chaque roulement ne doit pas dépasser 60 degrés. La tête de roulement de la chaîne des deux côtés a une tension relativement équilibrée.









Emplacement du point de lubrification	Nom du lubrifiant	Cycle de lubrification
Roulements d'arbre de tête et de queue	Graisse à base de calcium ZG-3	une fois par mois
Rail de guidage du tendeur à vis	Vis Graisse à base de calcium ZG-3	une fois par mois
Chaîne à rouleaux à manchon	Graisse à base de calcium ZG-3	une fois tous les 10 jours
moteur électrique	Entretien selon les instructions du fabricant
Rouleaux de chaîne de traînage	Graisse à base de calcium ZG-3	une fois tous les 15 jours





Échecs possibles	Raison principale	Méthode d'élimination
La charge du moteur est trop importante	Gros bloc coincé, l'accouplement n'est pas concentrique	Réduisez la quantité d'alimentation, nettoyez les gros morceaux, ajustez la coaxialité
Déviation de la chaîne du convoyeur	Les pignons de tête et de queue ne sont pas parallèles	Ajustez la vis du dispositif de queue
Rupture du maillage des engrenages	usure du pignon	Remplacer le pignon d'entraînement
La température des roulements est trop élevée	Manque d'huile lubrifiante, saleté dans l'huile, mauvais réglage, étanchéité des roulements, etc.	1. Faire le plein et nettoyer le roulement 2. Ajustement ou réparation





Service de pré-vente :

• Guider les clients pour choisir le modèle d’équipement approprié.
• Envoyez du personnel d'ingénierie et technique sur le site de production à temps pour planifier le site pour les clients, concevoir des processus et des solutions raisonnables.
• Nous pouvons concevoir et fabriquer des produits selon les besoins particuliers des clients pour répondre aux différents besoins des investisseurs



Service de vente :

• Inspection stricte des produits avant de quitter l'usine
• Expédié conformément au contrat



Service après-vente :

• La période de garantie principale des équipements vendus par notre société est d'un an (sauf pour les pannes ou dommages causés par des facteurs humains, des facteurs combustibles ou des phénomènes naturels irrésistibles, et les pièces vulnérables ne sont pas couvertes par la garantie : injecteurs de carburant, têtes de pompe, yeux photosensibles, etc.).
• Si la panne de l'équipement est causée par des facteurs humains, le coût sera facturé selon le prix d'usine.
• Après avoir reçu l'avis de garantie, répondez dans les 2 heures. 24 heures à des conseils techniques pour résoudre les problèmes.







Zhengzhou Odifei Machinery Equipment Co., Ltd. se concentre sur les équipements de transport depuis 17 ans. Son activité principale est la suivante : élévateur vertical à vibrations en spirale, alimentateur à lattes, convoyeur à plaques à chaîne, convoyeur à lattes, alimentateur à tablier de convoyeur, alimentateur à tablier de convoyeur grand angle, convoyeur à vis, convoyeur à godets à chaîne, élévateur à godets à bande TD, élévateur à godets à chaîne à anneau TH, élévateur à godets NE, élévateur à godets NSE et autre gamme complète d'élévateurs à godets. TD75 Conveyor Apron Feeder (ou Conveyor Apron Feeder), convoyeur mobile, Conveyor Apron Feeder avec nervures à grand angle d'inclinaison ; convoyeur à vis, convoyeur à vis sans arbre ; convoyeur à plaques à chaînes légères, moyennes et lourdes ; convoyeur à godets à chaîne, convoyeur de clinker à auge SCD ; mélangeur horizontal à double arbre ; alimentateur de plaques légères, moyennes et lourdes ; Alimentateur de vibrations pour moteur GZG ; tamis à trommel, tamis à trommel sans arbre ;

En 2010, l'équipe R&D de notre société est entrée dans l'industrie du recyclage des ressources et a développé successivement des convoyeurs squameux pour le traitement des déchets domestiques, des tamis à trommel sans arbre pour le criblage et le tri des déchets domestiques, des alimentateurs à lamelles de déchets de construction et des convoyeurs de ferraille squameuses avec four à arc électrique, qui non seulement créent des avantages sociaux et environnementaux objectifs, et constituent un élément indispensable de la chaîne industrielle de recyclage des ressources.

Zhengzhou Odifei Machinery Equipment Co., Ltd. a continuellement mené des innovations technologiques dans un esprit d'excellence et a développé plusieurs nouveaux produits pratiques. Le produit est de conception avancée, de production fine, de performances fiables, a un niveau avancé international, se vend bien au pays et à l'étranger et vise à être le leader de l'industrie !





Q : Êtes-vous une usine ou une société commerciale ?

R: Nous sommes une usine créée en 2007, spécialisée dans la fabrication d'ascenseur vertical à vibrations en spirale, d'alimentateur à lattes, de convoyeur à plaques à chaîne, de convoyeur à lattes, d'alimentateur à tablier de convoyeur, d'alimentateur à tablier de convoyeur grand angle, de convoyeur à vis, de convoyeur à godets à chaîne, d'élévateur à godets à bande TD, etc.



Q : Qu'en est-il des pièces de rechange ?

R : Nous fournissons toujours des pièces de rechange au prix coûtant et vous donnons une liste de pièces de rechange lorsque vous achetez la machine.



Q : Allez-vous tester la machine avant la livraison ?

R : Oui, nous testerons chaque machine et ligne de production avant la livraison et vous enverrons la vidéo de travail. Vous pouvez également nous consulter avant la livraison.



Q : Ce tablier d'alimentation à convoyeur peut-il résister aux températures élevées ?

R : Oui, les matériaux ayant une température élevée inférieure à 1 000 degrés peuvent être transportés. Veuillez contacter le client pour expliquer les caractéristiques du matériau, le volume de transport et la longueur de transport, etc. Merci.

Q : Un alimentateur à tablier convoyeur peut-il être utilisé dans une usine de coulée d’acier ?

R : Oui, le convoyeur à tablier est un équipement idéal pour le transport de matériaux tranchants, chauds, volumineux et corrosifs dans des industries telles que la sidérurgie, les mines, les matériaux de construction, la métallurgie, le charbon, l'industrie chimique, etc.











1. Veuillez fournir le nom du matériau, la densité, la taille des particules, etc.

2. Existe-t-il d'autres caractéristiques : telles que la viscosité, la température, la corrosivité, etc. ?

3. Longueur de transport, transport horizontal ou transport incliné ?

4. Capacité de transport/heure



Si vous êtes intéressé par l'alimentateur à tablier convoyeur, n'hésitez pas à nous contacter dans les 24 heures !
