Convoyeur de copeaux standard



Le convoyeur à copeaux standard peut être utilisé pour le transport horizontal, le transport incliné et le levage vertical. Selon les caractéristiques du matériau et les conditions d'utilisation, lorsque le convoyeur à copeaux Standard est soulevé verticalement, le matériau est soumis à la pression de la chaîne racleur dans le sens du déplacement, ce qui génère une pression latérale dans le matériau, formant la force de friction interne du matériau. En même temps, en raison de l'alimentation continue de la section horizontale inférieure, le matériau inférieur produit successivement une force de poussée sur le matériau supérieur. Cette force de friction et cette force de poussée sont suffisantes pour surmonter la résistance de friction externe provoquée par le matériau se déplaçant dans la rainure de la machine et le poids du matériau lui-même, de sorte que le matériau forme un flux de matériau continu et intégral et soit soulevé.







1. Grande capacité de transport. La machine présente les avantages d’un petit volume et d’une grande capacité de transport.

2. Faible consommation d'énergie. Par rapport au convoyeur à vis, le travail efficace permet d'économiser 30 % - 60 % d'électricité.

3. Longue durée de vie et faible coût. La durée de vie normale de la chaîne de convoyage est > 5 ans. La durée de vie du rouleau sur la chaîne est de 2 à 3 ans.

4. Scellé et sûr. Boîtier entièrement scellé de l'ensemble de la machine

5. Disposition flexible des processus. Il est permis de sélectionner diverses formes d'entrée et de sortie à n'importe quelle position du boîtier, qui peuvent être disposées en hauteur, au sol ou dans une fosse basse ; Il peut être transporté par montée ou inclinaison (15 degrés).









MC, MZ, GSZ, GSL
Modèle		12	16	18	20	25	30	32	35	40	50	60	63
Largeur de fente (mm)		120	160	180	200	250	300	320	350	400	500	600	630
Chaîne de grattoir	longueur de chacun (mm)	100	100	125	125	125	200	200	200	200	200	250	250
		125	125			160
	Vitesse de lignem/s	0.1 - 0.183	0.133 - 0.183			0.283- 0.25	0.21-0.26		0.26-0.206			0.25-0.35
Capacité de transport (m³/h)		3.89 - 5.17	9.22 - 12.67	10.37 - 14.25	12.8 - 17.16	33 - 36	36.29- 44.39	38.7 - 47.92	56.7 - 69.4	64.8 - 79.3	90 - 110.16	118.8 - 166.32	124.74 - 174.64
Distance de transport (m)		Verticale 20 horizontale 25
Puissance du moteur (kw)		2.2-22



Note:

1. La chaîne peut être personnalisée : chaîne à anneaux, chaîne à plaques, chaîne de matriçage, etc.

2. Les types sont : grattoir à chaîne simple-, grattoir à chaîne double-, grattoir à chaîne multi-, etc.







(1) Système de transmission

Le système de transmission se compose d'un moteur, d'un réducteur et d'un accouplement, qui constitue la partie motrice du convoyeur à copeaux Standard. La disposition du système de transmission a deux formes de base, le type vertical et le type horizontal, et peut également être ajustée en fonction de l'emplacement du site. Afin de faciliter l'installation, un châssis pour l'installation du moteur et du réducteur est conçu sous le dispositif de transmission.

(2) cadre de nez

La fonction principale du cadre de nez est de soutenir l'ensemble de roue de tête.

(3) Ensemble de roue de tête

L'ensemble roue de tête est composé d'un arbre de transmission, d'un pignon et d'une pièce de roulement. Le pignon est relié à l'arbre d'entraînement par une clé, et la puissance produite par le réducteur est transmise à la chaîne du racleur via l'arbre d'entraînement et le pignon, de sorte que la chaîne du racleur puisse effectuer un mouvement circulaire infiniment fermé.

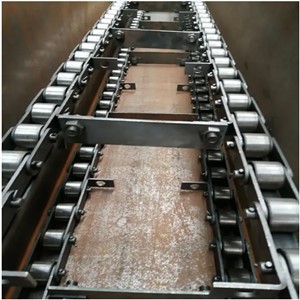

(4) Chaîne de racleur

La chaîne du grattoir est composée d'une chaîne, d'un anneau de connexion et d'un grattoir. Le grattoir est connecté et fixé sur la chaîne via l'anneau de connexion, et le matériau est transporté en poussant ou en tirant le grattoir.

(5) Fente centrale

La rainure centrale est le corps principal du convoyeur à copeaux standard et a pour fonction de soutenir le matériau et de guider la chaîne du racleur.

(6) Contre-pointe

La contre-pointe supporte principalement l'ensemble roue arrière et le dispositif de tension.

(7) Ensemble de roue de queue

L'ensemble roue arrière est composé d'un arbre, d'un pignon et d'un roulement.

(8) Dispositif de tension

La fonction principale du dispositif de tension est de tirer le siège de roulement du pignon de queue à travers la tige filetée, de sorte que le pignon de queue recule pour tendre la chaîne du racleur.









Poudre de charbon, charbon concassé, suie, noir de carbone, bicarbonate d'ammonium, poudre de pyrite, chlorure d'ammonium, poudre de concentré de cuivre, poudre d'alumine, poudre de gypse, poudre de calcaire, poudre de soude, urée, charbon actif, oxyde de sodium, silicium Acide de calcium, poudre d'amiante, résine synthétique, poudre de caoutchouc, carbure de calcium, poterie dix, engrais synthétique, pesticide en poudre, sulfate de calcium, thiamine, carbonate de sodium, médicament en poudre, blé, soja, riz, sucre, amidon, charbon de bois broyé, copeaux de bois, sciure de bois, détergent synthétique à l'alcool polyvinylique, engrais phosphaté aux cendres volantes, etc.





Haute température, toxiques, inflammables et explosifs, hautement abrasifs, hautement corrosifs, hautement adhésifs, hautement suspensifs, très fluides, durs et cassants. Matériaux qui ne veulent pas être brisés.







(1) Avant de démarrer le véhicule, vérifiez si toutes les pièces de l'équipement sont desserrées et si la tension est normale ; si le système de lubrification et le système de refroidissement sont en bon état : il doit y avoir des signaux d'avertissement ou des mesures.

(2) Après le démarrage, vérifiez l'équipement pour détecter tout bruit anormal, vibration, etc.

(3) Observez le fonctionnement de l'équipement à temps pendant le fonctionnement, si le moteur et le réducteur ont un bruit anormal ; si la chaîne du racleur flotte, si le grattoir est de travers, etc.

(4) Il est strictement interdit de transporter des matériaux dont la taille des blocs est supérieure à l'exigence (au-dessus de 300 mm).

(5) Il est strictement interdit d'entretenir, d'ajuster et de nettoyer les matériaux lorsque le grattoir est en marche.

(6) N'ouvrez pas la porte d'inspection de la contre-pointe lorsque l'équipement est en marche :

(7) Lorsque le grattoir s'arrête de manière inattendue, la cause de l'arrêt doit être trouvée avant de redémarrer et il ne peut être démarré qu'après un dépannage.





Service de pré-vente :

• Guider les clients pour choisir le modèle d’équipement approprié.
• Envoyez du personnel d'ingénierie et technique sur le site de production à temps pour planifier le site pour les clients, concevoir des processus et des solutions raisonnables.
• Nous pouvons concevoir et fabriquer des produits selon les besoins particuliers des clients pour répondre aux différents besoins des investisseurs



Service de vente :

• Inspection stricte des produits avant de quitter l'usine
• Expédié conformément au contrat



Service après-vente :

• La période de garantie principale des équipements vendus par notre société est d'un an (sauf pour les pannes ou dommages causés par des facteurs humains, des facteurs combustibles ou des phénomènes naturels irrésistibles, et les pièces vulnérables ne sont pas couvertes par la garantie : injecteurs de carburant, têtes de pompe, yeux photosensibles, etc.).
• Si la panne de l'équipement est causée par des facteurs humains, le coût sera facturé selon le prix d'usine.
• Après avoir reçu l'avis de garantie, répondez dans les 2 heures. 24 heures à des conseils techniques pour résoudre les problèmes.







Zhengzhou Odifei Machinery Equipment Co., Ltd. se concentre sur les équipements de transport depuis 17 ans. Son activité principale est : élévateur vertical à vibrations en spirale, alimentateur à lattes, convoyeur à plaques à chaîne, convoyeur à lattes, convoyeur à racleurs, convoyeur à bande grand angle, convoyeur à vis, convoyeur à godets à chaîne, élévateur à godets à bande TD, élévateur à godets à chaîne à anneau TH, élévateur à godets NE, convoyeur à copeaux standard, convoyeur à bande TD75 (ou convoyeur à bande), convoyeur mobile, convoyeur à bande avec nervures à grand angle d'inclinaison ; convoyeur à vis, convoyeur à vis sans arbre ; convoyeur à plaques à chaînes légères, moyennes et lourdes ; convoyeur à godets à chaîne, convoyeur de clinker à auge SCD ; mélangeur horizontal à double arbre ; alimentateur de plaques légères, moyennes et lourdes ; Alimentateur de vibrations pour moteur GZG ; tamis à trommel, tamis à trommel sans arbre ;

En 2010, l'équipe R&D de notre société est entrée dans l'industrie du recyclage des ressources et a développé successivement des convoyeurs squameux pour le traitement des déchets domestiques, des tamis à trommel sans arbre pour le criblage et le tri des déchets domestiques, des alimentateurs à lamelles de déchets de construction et des convoyeurs de ferraille squameuses avec four à arc électrique, qui non seulement créent des avantages sociaux et environnementaux objectifs, et constituent un élément indispensable de la chaîne industrielle de recyclage des ressources.

Zhengzhou Odifei Machinery Equipment Co., Ltd. a continuellement mené des innovations technologiques dans un esprit d'excellence et a développé plusieurs nouveaux produits pratiques. Le produit est de conception avancée, de production fine, de performances fiables, a un niveau avancé international, se vend bien au pays et à l'étranger et vise à être le leader de l'industrie !







Q : Les élévateurs à godets sont composés de certains composants

A : Trémie : fixée sur le ruban (ou chaîne de traction), il en existe trois sortes

Godet profond - adapté aux matériaux en vrac ;

Seau peu profond - matériaux à haute viscosité ;

Seau triangulaire - matériaux lourds et grumeleux

Coque :-transmission et butée intégrées.

Corps : La fine plaque d'acier est soudée dans une coque carrée et l'installation est déviée.

En bas : installer le dispositif de tension.



Q : Il existe plusieurs types d’élévateurs à godets

A : 1. Selon la forme de disposition : il peut être divisé en type vertical et type incliné

2. Selon différentes méthodes de décharge : il peut être divisé en centrifuge, par gravité et hybride.

3. Selon différentes méthodes de chargement : il peut être divisé en type d’excavation et type d’injection.

4. Selon la structure de la trémie : elle peut être divisée en seau peu profond, seau profond et seau triangulaire.

5. Selon différents composants de traction : il peut être divisé en ruban et en chaîne en acier.



Q : Quel est le principe de fonctionnement de l’élévateur à godets

R : Le principe de fonctionnement du transport de l'élévateur à godets est le suivant : la trémie récupère le matériau du stockage situé en dessous, le soulève vers le haut avec la bande transporteuse ou la chaîne, descend après avoir contourné la roue supérieure et l'élévateur à godets déverse le matériau dans la fente acceptée. La courroie d'entraînement de l'élévateur à godets entraîné par courroie adopte généralement une courroie en caoutchouc, qui est installée sur le tambour d'entraînement inférieur ou supérieur et sur les tambours de redirection supérieur et inférieur. L'élévateur à godets à chaîne-est généralement équipé de deux chaînes de transmission parallèles, avec une paire de pignons de transmission en haut ou en bas et une paire de pignons de redirection en bas ou en haut. Les élévateurs à godets sont généralement équipés de carters pour empêcher la poussière de voler dans les élévateurs à godets.



Q : Quels sont les avantages et les inconvénients des élévateurs à godets ?

R : Avantages :

1. La structure est simple, la taille latérale est petite et la surface au sol est petite.

2. La hauteur de levage est grande, la capacité de transport est bonne, le corps est entièrement fermé et la pollution environnementale est faible.

3. Faible consommation d'énergie.

Défaut:

1. Il est facile de bloquer en cas de surcharge et la trémie est facile à porter.

2. Il convient uniquement au transport de marchandises en poudre, granulaires et en vrac de petite et moyenne taille-, telles que les céréales, le charbon, le sable, etc.

3. Les marchandises ne peuvent pas être transportées dans le sens horizontal.



Q : Êtes-vous une usine ou une société commerciale ? Lors de la construction d'unConvoyeur à copeaux standard, À quels autres matériaux les élévateurs à godets conviennent-ils ?

R : Nous sommes une usine créée en 2007, spécialisée dans la fabrication de palans à vibrations verticales, d'ascenseurs à vibrations verticales, d'élévateurs à godets, de convoyeurs à bande, de convoyeurs à balance, de convoyeurs à vis, etc. L'élévateur à godets peut être utilisé dans l'industrie chimique, l'industrie céramique, l'industrie alimentaire, l'industrie métallurgique, etc.



Q : Qu'en est-il des pièces de rechange ?

R : Nous fournissons toujours des pièces de rechange au prix coûtant et vous donnons une liste de pièces de rechange lorsque vous achetez la machine.



Q : Allez-vous tester leConvoyeur à copeaux standardavant la livraison ?

R : Oui, nous testerons chaque machine et ligne de production avant la livraison et vous enverrons la vidéo de travail. Vous pouvez également nous consulter avant la livraison.











1. Densité apparente du matériau : r=0.2-1.8t/m³

2. Température : température du matériau t < 100 degrés

3. Teneur en humidité : pour les matériaux généraux, les matériaux ne doivent pas être pétris en boule et ne doivent pas être faciles à desserrer ; pour les matériaux qui augmentent l'adhésivité et la compressibilité après l'augmentation de la teneur en humidité, les matériaux ne doivent pas adhérer sérieusement au grattoir.

4. Taille des particules : La taille des particules du matériau est liée à sa dureté. Si la taille des particules est trop importante, le transport est difficile.





En raison des différentes conditions d'utilisation, de l'espace d'utilisation et de l'épaisseur des veines de charbon, les exigences en matière de capacité de transport et de longueur de pose sont également différentes. Par conséquent, il existe de nombreux types de convoyeurs à copeaux standard produits et utilisés dans le pays et à l’étranger.







Avis d'achat de convoyeur à copeaux standard :

1. Veuillez fournir le nom du matériau, la densité, la taille des particules, etc.

2. Existe-t-il d'autres caractéristiques : telles que la viscosité, la température, la corrosivité, etc. ?

3. Longueur de transport, transport horizontal ou transport incliné ?

4. Capacité de transport/heure



Si vous êtes intéressé par le convoyeur à copeaux standard, n'hésitez pas à nous contacter dans les 24 heures !

Bienvenue à visiter notre usine !!!
